Hvordan 4943 aluminiumsveisetråd adresserer styrketap etter sveising

Ingeniører som jobber med varmebehandlebare aluminiumslegeringer kjenner godt til problemet. Grunnmaterialet kommer vurdert for en spesifikk strekkstyrke. Fremstillingen fortsetter. Sveisene ser rene ut. Men testing eller service etter sveising avslører at skjøteområdet - og de varmepåvirkede sonene rundt det - er betydelig svakere enn resten av strukturen. For lastbærende applikasjoner skaper gapet mellom nominell materialstyrke og faktisk skjøteytelse enten overprosjekteringskostnader eller reell strukturell risiko. 4943 aluminium sveisetråd ble utviklet spesielt for å løse dette gapet: et fyllmetall som forbedrer den mekaniske ytelsen etter sveising ved skjøten sammenlignet med eldre formuleringer, samtidig som den beholder prosesseringsadferden som gjør silisiumholdige fyllstoffer praktiske å bruke i produksjonssveisemiljøer.

Hvorfor aluminium mister styrke etter sveising

Den metallurgiske mekanismen bak mykgjøring etter sveising

For å se hva ER4943 gjør, hjelper det å se på hvorfor aluminium svekkes ved sveisesonen. Svaret ligger i hvordan varmebehandlebare aluminiumslegeringer forsterkes.

Legeringer som 6061, 6082 og 6063 oppnår sine mekaniske egenskaper gjennom en nedbørsherdeprosess. Under varmebehandling utfelles fine partikler av forsterkende faser - typisk magnesium-silisidforbindelser - i aluminiummatrisen og hindrer dislokasjonsbevegelse, som faktisk produserer styrke på atomskala.

Når sveisevarme påføres, skjer to ting i det omkringliggende metallet:

• I selve sveisebassenget - metallet smelter og størkner på nytt, og strukturen det danner avhenger av fyllmetallkjemien
• I den varmepåvirkede sonen (HAZ) — metallet smelter ikke, men når temperaturer som er høye nok til å løse opp styrkende bunnfall tilbake i matrisen eller få dem til å gro

At forgrovning og oppløsning i HAZ er kjerneproblemet. De forsterkende partiklene som gir 6061-T6 dens karakteristiske egenskaper blir forstyrret av sveisevarmen, og de omdannes ikke bare ved å gå tilbake til romtemperatur. Resultatet er et myknet bånd på hver side av sveisestrengen som gjennomgående er svakere enn både grunnmaterialet og, i en velspesifisert sveis, selve sveisemetallet.

Dette er ikke en kvalitetssvikt i sveiseprosessen. Det er en grunnleggende metallurgisk respons av varmebehandlebare legeringer på termiske sykluser. Spørsmålet er hvordan man håndterer det - og det er der valg av fyllmetall kommer inn i beregningen.

Hva gjør ER4943 forskjellig fra ER4043?

Komposisjonsendringen som gir bedre ytelse

ER4043 har vært standard Al-Si fyllstoff for generell aluminiumsveising i flere tiår. Det fungerer bra - god flyt, lav sprekkfølsomhet, bred kompatibilitet med vanlige aluminiumslegeringer. Begrensningen er at det silisiumdominerte sveisemetallet det avsetter ikke gir høy strekk- eller flytestyrke etter sveising. For konstruksjonsapplikasjoner hvor fugestyrke er en designvariabel, er dette en reell begrensning.

ER4943 ble utviklet som en direkte videreutvikling av ER4043. Grunnlinjen for silisiuminnhold er lik, og bevarer sprekkmotstanden og flytegenskapene som gjorde at den eldre legeringen ble tatt i bruk. Det som endret seg er tilsetningen av et kontrollert magnesiumnivå til fyllstoffsammensetningen.

Magnesium i aluminiumsfyllmetall tjener som en solid løsningsforsterker i det avsatte sveisemetallet. I motsetning til rent silisium, som bidrar til fluiditet og sprekkfasthet, men ikke i vesentlig grad til ettersveisingsstyrke, øker magnesium strekk- og flytegrensen til den gjenstørknede sveisesonen. Denne kombinasjonen - silisium for bearbeidbarhet, magnesium for styrke - er det som posisjonerer ER4943 som et sterkere alternativ til ER4043 i applikasjoner der leddmekanisk ytelse er viktig.

Den praktiske implikasjonen: en sveis laget med ER4943 til 6061-T6 basismateriale vil ha en sterkere sveiseavsetning enn tilsvarende skjøt laget med ER4043. HAZ-mykningen forekommer fortsatt - ingen tilsatsmetall forhindrer det - men selve sveisemetallet er nå sterkere, og i noen tilfeller kan skjøten forsterkes på nytt gjennom varmebehandling etter sveising, som ER4943 støtter bedre enn ER4043.

Varmebehandling etter sveis: En fordel ER4943 muliggjør

Hvorfor noen applikasjoner kan gjenopprette tapt styrke

For prosjekter der varmebehandling etter sveis er mulig – og ikke alle er det – gir ER4943 en fordel som ER4043 ikke gjør. Magnesiuminnholdet i ER4943 gjør at sveiseavsetningen reagerer på kunstig aldring (T5 eller T6 varmebehandlingssykluser) på en måte som gir meningsfull styrkegjenvinning i skjøten.

Når en sveiset sammenstilling utsettes for kunstig aldring etter sveising, tillater den termiske syklusen at det oppstår nedbørsherding i HAZ-materialet som ble forstyrret under sveisingen. Samtidig deltar magnesiumet i sveiseavsetningen ER4943 i nedbørsreaksjoner i selve sveisemetallet, og styrker begge sonene.

Denne responsen er ikke ubegrenset - HAZ vil ikke gjenopprette den fulle styrken til det originale basismaterialet i alle tilfeller - men forbedringen er målbar og designrelevant. For produsenter som bygger med 6061 eller 6082 og har evnen til å ettersveise elde sammenstillingen, vil spesifisering av ER4943 i stedet for ER4043 muliggjøre en gjenopprettingsbane som det eldre fyllstoffet ikke støtter.

Applikasjoner der denne tilnærmingen er praktisk:

• Konstruksjonsrammer i aluminium der ovnsbehandling etter sveis er logistisk mulig
• Små til mellomstore enheter som kan lagres som komplette enheter
• Komponenter som deretter blir pulverlakkert eller malt gjennom en prosess som involverer oppvarming - beleggets herdetemperatur kan utformes til å falle sammen med en aldringssyklus

Sammenligning av ER4943 mot de vanlige alternativene

Ulike aluminiumsfyllstoffer passer til ulike problemer, og valget bør følge av hva applikasjonen faktisk krever i stedet for fra vane eller tilgjengelighet alene.

ER5356 er verdt et spesielt notat i denne sammenhengen. Styrken er høyere enn ER4043 i sveiset tilstand, og mange produsenter strekker seg etter den når leddstyrken er et problem. Avveiningen er sprekkfølsomhet - ER5356 er mer utsatt for varmesprekker på visse basislegeringer, og den bør ikke brukes på varmebehandlebare legeringer der varmebehandling etter sveising er planlagt, fordi magnesiuminnholdet kan forårsake problemer i aldringssykluser. ER4943 har ikke den begrensningen, noe som er en del av grunnen til at den øker i aksept for strukturelle bruksområder på 6000-seriens legeringer.

Hvorfor den varmepåvirkede sonen ofte er den kritiske designfaktoren

Hvordan konstruksjonsingeniører bør tenke på felles effektivitet

Fugeeffektivitet – forholdet mellom sveisefugestyrke og grunnmaterialestyrke – er en designparameter som bestemmer hvor mye av grunnmaterialets nominelle ytelse som faktisk kan brukes i en sveiset struktur. For 6061-T6 er HAZ-mykningen betydelig nok til at sveisefugeeffektiviteten er godt under grunnmaterialeklassifiseringen, uavhengig av hvilket fyllmetall som brukes.

Dette er ikke en grunn til å forlate aluminium. Det er en grunn til å designe med HAZ-mykning i tankene. Konstruksjonsingeniører som arbeider med sveiset aluminium bruker fugeeffektivitetsfaktorer som står for denne reduksjonen, og de dimensjonerer elementer og sveiseplasseringer deretter.

Der ER4943 endres, er beregningen i applikasjoner der sveisemetallet i seg selv - ikke bare HAZ - er en lastbane. I en kilsveis som bærer skjærbelastning, eller en fullpenetrasjonsstumsveis i strekk, påvirker styrken til det avsatte sveisemetallet direkte hvor mye belastning skjøten overfører. En sterkere sveiseavsetning fra ER4943 øker skjøtens kapasitet i disse konfigurasjonene, selv når HAZ-mykningen på begge sider ikke kan unngås.

For produsenter som for tiden overdimensjonerer skjøtedimensjoner for å kompensere for lav sveisemetallstyrke – legge til ekstra sveisepasseringer, øke benstørrelsene eller legge til forsterkende plater – er bytte til et sterkere fyllmetall verdt å vurdere som en alternativ vei for å oppnå nødvendig skjøtekapasitet.

Applikasjoner der styrketap er et dokumentert produksjonsproblem

Ekte kontekster som driver interessen for ER4943

Interessen for sterkere aluminiumsfyllmetaller er ikke teoretisk - den kartlegges direkte på bransjer der ettersveisingsstyrke er et pågående ingeniør- og kvalitetsproblem.

Konstruksjoner for biler og lette nyttekjøretøyer — Karosseri-i-hvite komponenter, underrammer, tverrbjelker og opphengslenker i aluminium krever i økende grad sveiseskjøter som bidrar til kollisjonsenergistyring. Et fyllstoff som produserer sterkere sveisemetall reduserer risikoen for skjøtesvikt under kollisjonshendelser.

Nye batteribokser og skuffer for energibiler — De strukturelle rammene rundt batteripakker i elektriske kjøretøy er typisk aluminium, og sveiseskjøtene i disse rammene bærer både strukturelle belastninger og spiller en rolle i batteribeskyttelsen under kollisjon. Høyere sveiseavsetningsstyrke påvirker direkte hvor godt disse skjøtene fungerer i sikkerhetskritiske scenarier.

Aluminium henger og transportutstyr – Tilhengerrammer, plandekk og containergulvsystemer blir gjentatte ganger lastet og losset, noe som skaper utmattingsforhold der sveiseskjøtstyrke og utmattingsmotstand er vedvarende bekymringer. Produsenter i denne sektoren har vært tidlige brukere av ER4943, nettopp fordi forbedringer av utmattingslevetiden ved sveisede skjøter er kommersielt betydelige.

Industriell plattform og gangveistrukturer — sveisede aluminiumsplattformer i kjemikalier, olje og gass og generelle industrielle omgivelser bærer punktbelastninger fra personell, utstyr og materialhåndtering. Felles effektivitetskrav i disse applikasjonene presser ofte ingeniører mot løsninger som reduserer overdesign og samtidig opprettholde strukturelle sikkerhetsmarginer.

Sportsutstyr og rekreasjonsstrukturer — sykkelrammer, stillaser og bærbare strukturelle systemer der vektbesparelser fra aluminium er kritiske og leddytelse ikke kan kompromitteres uten å påvirke produktsikkerheten.

Behandler ER4943 annerledes i produksjon?

Hva produsenter faktisk opplever når de bytter

Et fyllmetall som forbedrer styrken etter sveising, men som krever betydelige prosessendringer for å kunne brukes på en pålitelig måte, skaper en annen type problem. Adopsjonen av ER4943 har delvis vært drevet av det faktum at den ikke påfører den byrden.

Prosessadferd i MIG- og TIG-applikasjoner:

• Buestabilitet og sveisebassengadferd er sammenlignbare med ER4043 - operatører som er kjent med den eldre legeringen trenger vanligvis ikke utvidet omkvalifisering eller opplæring for å gi konsistente resultater
• Trådmatingsegenskapene i MIG-applikasjoner er like - ingen vesentlige endringer i foringsvalg eller drivrullspenning er vanligvis nødvendig
• Kravene til forberedelse av forhåndssveis er identiske - grundig fjerning av oksid og avfetting forblir avgjørende for porøsitetsfrie resultater, som med alle aluminiumsfyllmetaller
• Valg av beskyttelsesgass følger standard sveisepraksis for aluminium - argon eller argon-heliumblandinger for MIG, ren argon for TIG

Det ene området som er verdt bevisst oppmerksomhet under prosesskvalifisering er å bekrefte at de forbedrede styrkeegenskapene etter sveising oppnås konsekvent under produksjonsforhold. Dette betyr å kjøre destruktive tester på produksjonsprøveskjøter under innledende kvalifisering, ikke bare visuell inspeksjon, siden styrkeforbedringen ikke er synlig i det ferdige sveiseutseendet.

Er oppgraderingsbeslutningen enkel?

Evaluerer om ER4943 gir mening for et spesifikt prosjekt

Ikke alle aluminiumsveiseapplikasjoner drar nytte av å bytte til ER4943. Oppgraderingen er enkel å rettferdiggjøre når:

• Påføringen er på 6000-serien varmebehandlebare legeringer hvor fyllstoffets sammensetning fungerer godt
• Styrke etter sveising er en designbegrensning eller et tilbakevendende kvalitetsproblem
• Varmebehandling etter sveising er planlagt eller mulig og vil ha nytte av et fyllstoff som støtter aldringsrespons
• Fugeeffektivitet begrenser strukturell utforming og en sterkere sveiseavsetning vil redusere overdesignen som for tiden bygges inn

Oppgraderingen er mindre overbevisende når:

• Applikasjonen er på 5000-serien ikke-varmebehandlebare legeringer der ER5356 eller ER5183 er de riktige fyllstofffamiliene
• Ettersveisestyrke er ikke en designdriver - skjøten er tilstrekkelig med ER4043 og ingen ytelsesproblemer er identifisert
• Prosjektet involverer tynt materiale hvor sprekkfølsomhet og flytatferd er styrende variabler

For produsenter som for tiden bruker ER4043 på konstruksjonsarbeid i 6000-serien, gir en komparativ kvalifikasjonstest – prøveskjøter med ER4043 og ER4943 med identiske parametere, testet til samme mekaniske egenskapsstandard – konkrete bevis for oppgraderingsbeslutningen i stedet for å stole på publiserte data alene.

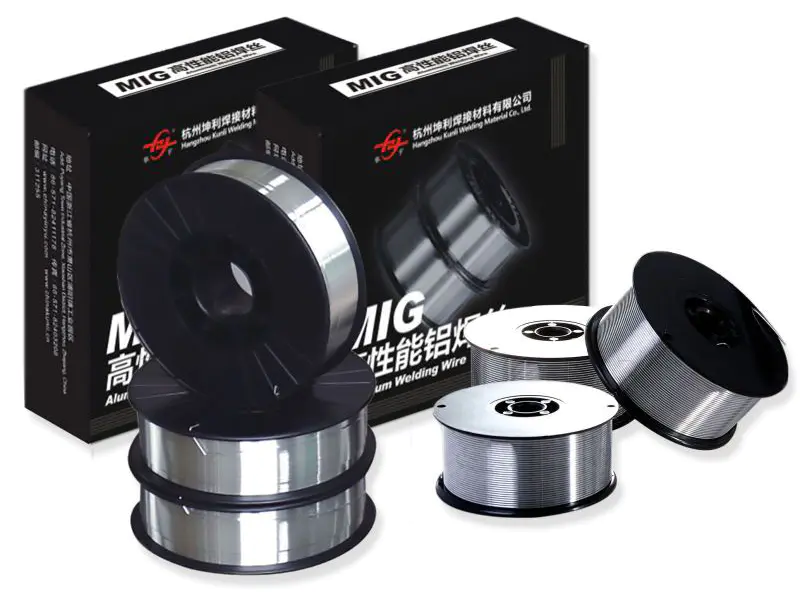

Sourcing ER4943 for produksjonssveising

Ytelsen til ER4943 i produksjon avhenger av mottak av materiale som oppfyller legeringsspesifikasjonene konsekvent batch til batch. Variasjon i legeringssammensetning, trådoverflatekvalitet og spolemballasje påvirker alle hvordan fyllstoffet oppfører seg i prosessen og hvordan de resulterende sveiseegenskapene ser ut. Hangzhou Kunli Welding Materials Co., Ltd. produserer aluminiumsveisetrådprodukter inkludert ER4943 for industrielle, strukturelle og presisjonssveiseapplikasjoner. Produksjonskontrollene deres retter seg mot legeringssammensetningens konsistens og trådens overflaterenhet – faktorene som bestemmer om de mekaniske egenskapsforbedringene til ER4943 oppnås pålitelig i produksjon i stedet for bare under kontrollerte testforhold. Hvis du vurderer aluminiumsveisetråd for salg for et strukturelt fabrikasjonsprosjekt, en ny produktkvalifikasjon eller pågående produksjonsforsyning, er det et praktisk skritt for å bekrefte at materialet du mottar vil fungere slik spesifikasjonen krever.
